Spätsommerarbeiten

Nach dem Steckschot geht es aktuell mit dem Motorraum, dem Abwassertank und der Plicht weiter.

Der Abwassertank kommt in die Backskiste auf der Backbordseite ganz nach unten. Da es hier keinen passenden Tank gibt muss der also individuell gebaut werden.

Los gehts mit dem Bau einer Form damit der Tank moeglichst optimal passt.

Dann die ganzen Ecken und Kanten ausgemessen und das ganze Teil mit Sketchup nachgemalt

Jetzt müssen noch die Öffnungen für die Anschlüsse eingezeichnet werden, dann können die Wände zum Lasern. Gebaut wird der Tank aus 1,5mm Edelstahlblech.

Weiter gings auch mit den Arbeiten in der Plicht. Hier sind jetzt die Laibungen vorbereitet und verklebt. Als nächstes gehts dann mit dem Klappen weiter.

Das Steckschott am Niedergang ist (fast) fertig.

Zuerst mussten hierzu die Rahmenteilen gebaut und eingepasst werden.

Dann das ganze zusammensetzen

Damit man zum Einpassen nicht immer aufs Schiff muss hab ich zum Einpassen einen Rahmen als Schablone gebaut. In dem Rahmen konnten dann auch gleich noch die Kanten abgerundet werden.

Dann noch die Nuten in die Leisten fräsen, die Füllungen einpassen und schon ist das Steckschott fertig……..

Gut, jetzt muss es halt noch verleimt und ein paar Feinheiten gemacht werden aber das meiste ist gemacht.

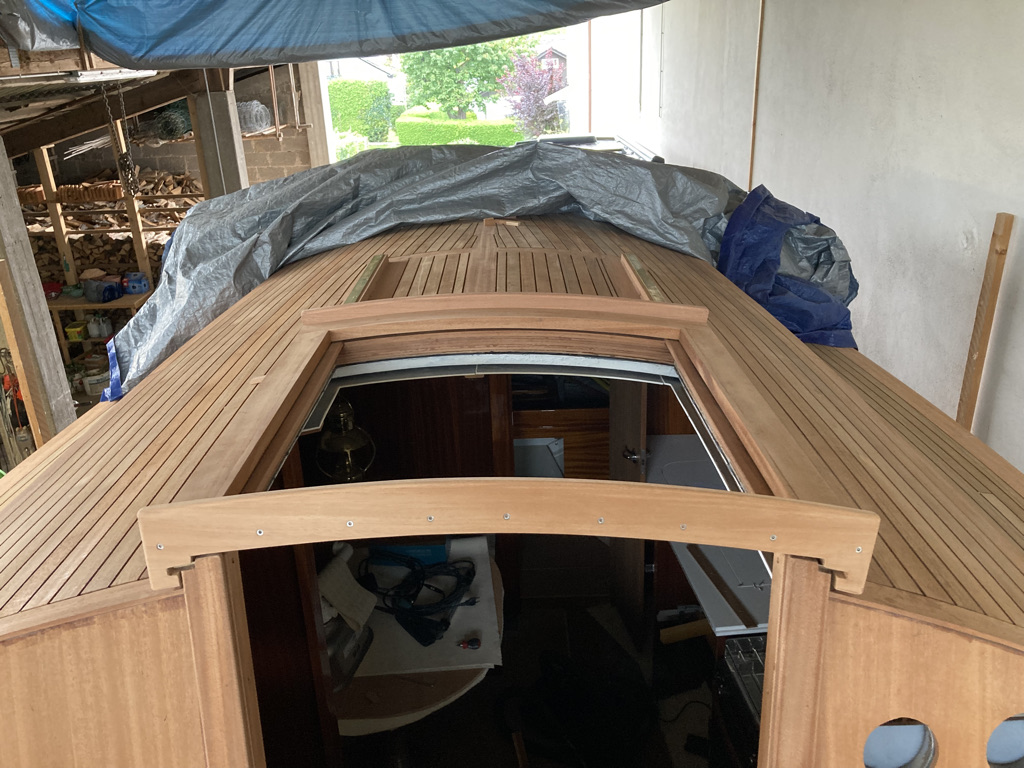

Arbeiten am Schiebeluk

Am Schiebeluk sind jetzt auch die Abdeckleisten am Innenrahmen fertig. Beim Verleimen waren mal wieder alle Schraubzwingen im Einsatz

Dann sind noch die Leisten an der Front- und Rückseite fertig und eingepasst worden. Damit ist das Schiebeluk am Niedergang eigentlich soweit fertig. jetzt fehlt noch die Tropfkante ( dann sind auch die Schraublöcher abgedeckt ) und natuerlich die Verglasung.

Die Schraublöcher an der vorderen Leiste werden noch vertieft und in die Bohrlöcher passende Propfen eingeklebt.

Steckschott und Schiebeluk am Niedergang

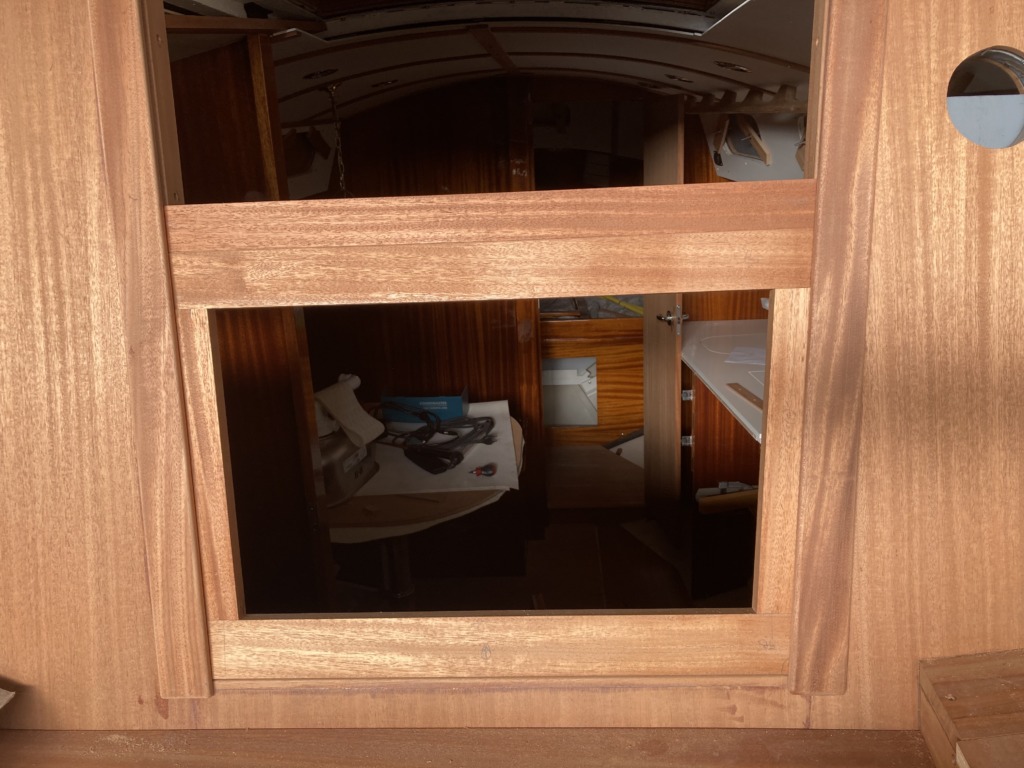

Die Leisten für die Steckschottführung sind verleimt und geschliffen. Jetzt kann es mit dem Schiebeluk und dem eigentlichen Steckschott weitergehen. Für das Steckschott hab ich erstmal einen Musterrahmen gebaut. Das Steckschott soll ja später mal in den Deckeln der Sitzbänke verstaut werden können, da kommt es dann auf jeden Zentimeter bei der Aufteiling an.

Deck ist verlegt und geschliffen

Die Stäbe auf dem Deck sind jetzt alle verklebt und auch das erste Mal grob verschliffen.

Als nächste müssen noch die Stäbe auf dem Kajütdach verschliffen und die ganzen Fugen etwas nachbearbeitet werden.

In der Zwischenzeit ging es dann auch mit dem Steckschott am Niedergang weiter. Hier sind jetzt mittlerweile auch alle Leisten soweit fertig und es müssen jetzt nur noch die Kanten und Fasen bearbeitet werden.

Da mir beim Einpassen der ganzen Leisten die Schraubzwingen im Weg waren und die Leisten ansich auch nur sehr aufwendig mit den Zwingen befestigt werden können habe ich die Leisten verschraubt. Damit konnte ich alle Leisten vor dem Kleben fertigstellen und trotzdem genau einpassen.

Die Schraublöcher an den Seitenleisten werden dann nach dem verkleben mit entsprechenden Dübeln verschlossen dann fallen die fast nicht auf.

Die Messingschienen auf denen das Schiebeluk läuft muss ich dann auch noch verlängern. Mal schauen wie das am besten zu machen ist. Wegen 15mm neue Laufschienen bauen muss ja auch nicht unbedingt sein……

Die letzten Stäbe vom Deck

auf dem Vorschiff konnten heute die letzten zwei Stäbe eingeklebt werden. Entsprechend eng geht es da mit den Gewichten zu.

Beim vierten Stab ist mir die Kante am Fisch abgeplatzt, da muss ich jetzt mal schauen wie ich das ausgebessert bekomme 🙁

An den Seiten vom Kajütdach ist auch wieder ein Stab dazugekommen. Hier fehlen jetzt noch zwei Stäbe…..

Diese Woche hat uns dann noch die Firma welche die Fenster machen sollte abgesagt. Hier gibt es wohl Material- und Produktionsprobleme. Zeitlich wären die wohl erst Ende September oder Oktober fertig. Das ist aber für den restlichen Zeitplan dann doch zu spät. Jetzt müssen wir uns für die Fenster noch nach einer Alternative umschauen…….

Decksarbeiten biegen in die Zielgerade ein

So langsam schliesst sich das Deck. Im Bugbereich und an den Seiten vom Kajütdach fehlen jetzt noch jeweils vier Leisten auf jeder Seite. Mal sehen ob das Wochenende dafür reicht…..

Das einpassen der Stäbe ist ja das Eine, auf der Seite müssen die jetzt noch beidseitig eingebuttet und gebogen werden.

Beim einkleben werden die einzelnen Stäbe mit Aceton entfettet dann die Stäbe und die Fläche auf dem Deck zuerst mit normalem Epoxy-Kleber eingestrichen. Danach wird das restliche Epoxy-Harz mit Baumwollflocken angedickt und das dann als Klebeschichtt auf den Bereich vom Deck gestrichen wo die Leisten aufliegen. Zum Schluss werden die Leisten eingelegt, ausgerichtet und maximal mit Bleibarren beschwert und angedrückt.

So ein Bleibarren hat ca 10kg da braucht man also auch kein Fitnessstudio mehr…..

Wenn alles geklappt hat ist man wieder ein oder zwei Stäbe weiter……

Decksarbeiten

Die Arbeiten am Deck gehen weiter. Am Vorschiff konnte ich jetzt auch mal beidseitig je zwei Stäbe gleichzeitig verkleben. So langsam schliesst sich das ganze. Jetzt müssen an den Seiten die Stäbe allerdings beidseitig eingebuttet und gebogen werden, das wird auch noch spannend……

So ganz symmetrisch ist die Pauline in dem Bereich nicht und ich hab etwas über die Fugenbreite ausgleichen müssen damit die Butten im Fisch auf gleicher Höhe und gegenüber einlaufen. Die unterschiedliche Fugenbreite wird später hoffentlich weniger Auffallen wie wenn die Butten im Fisch versetzt wären….
